OptimAIRo Abluft Umlenkstück 90°

optimAiro - das optimierte Abluftsystem mit gesofteten Radien und Luftleitkörpern
zum Direktanschluss von Dunsthauben aller Art


Das optimAiro System ist an die Form der Abluft-Anschlüsse moderner Lüftungsgeräte wie z.B. Muldenlüfter,
Deckenlüfter oder auch sonstiger Dunstabzüge mit Rechteckanschluss angepasst.
Das System in den Abmessungen 89x222 entspricht den Herstellervorgaben
und verfügt über einen Kanalquerschnitt von etwa 180 cm².

Die Ausführung der Formteile ist strömungstechnisch optimiert und alle Systemkomponenten sind mit Anschluss-Muffen ausgestattet. (Den Flachkanal gibt es sowohl mit, als auch ohne Anschlussmuffe)

Der in den Formteilen innenliegende Luftleitkörper unterstützt besonders in den Bögen die Lüftströmung.

Zu einem noch besseren Ergebnis tragen die gesofteten Innenradien der Bögen bei.

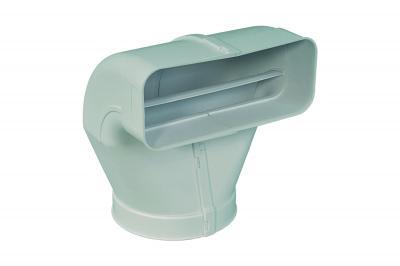

Umlenkstück "Kombi"

• Einseitig rund Ø 150 mm zum Anschluss an Geräte mit Rundanschluss, mit
  gleichzeitiger Umlenkung auf Flachkanal (horizontal)
• Höhe Unterkante bis Oberkante = 247 mm
• Höhe Unterkante Rundanschluss bis Unterkante Rohrmuffe flach = 154 mm
• Tiefe 200 mm

Abmessungen sind kompatibel zu NABER
